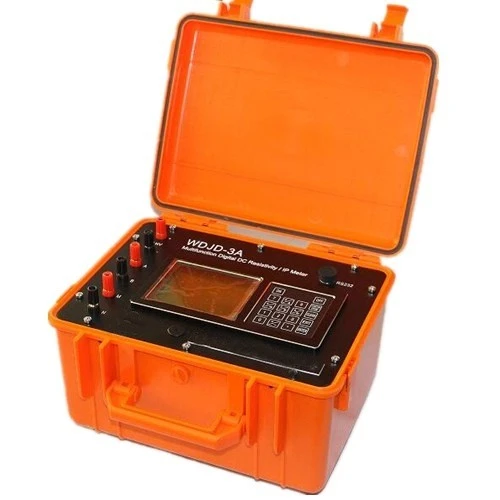

Измервателят на геофизично съпротивление WDJD-3A, разработен от RanCheng Machinery, е много-функционален цифров инструмент за съпротивление на постоянен ток и индуцирана поляризация, предназначен за многостранно изследване на подземни повърхности. Компактен и лек, той интегрира както функции за предаване, така и за приемане и поддържа проучвания с висока-плътност, когато е сдвоен с конвертор с висока-плътност. С 5 A изходен ток и 900 V напрежение, той може да се използва и с многоелектродния превключвател WDZJ-4 за извършване на многоелектродни 2D изображения на съпротивление.

Създаден на базата на дългогодишния опит в проектирането и производството на RanCheng Machinery, геофизичният измервател на съпротивление WDJD-3A осигурява високо-прецизни измервания, бързо събиране на данни и добра възможност за разширение. Неговите данни могат лесно да бъдат интегрирани с друг софтуер за многоелектродно съпротивление за ефективна интерпретация. Това го прави подходящ за широк спектър от приложения, включително проучване на минерали, градски геофизични проучвания, оценка на инфраструктурата, хидроложка и инженерна геология и геотермални проучвания.

Технически параметри

WDJD-3A Многофункционален цифров геофизичен измервател на съпротивлението

Приемна единица

Канал за напрежение: ± 6V, точност: ако Vp е по-голямо или равно на 10mV, ± 5‰ ± 1LSB; ако Vp < 10mV, ±1% ± 1LSB.
Входен импеданс: По-голям или равен на 50MΩ
Привидна точност на поляризуемост: ±1% ± 1LSB
SP обхват на компенсация: ±1V
Токов канал: 5 A, точност: ако Ip е по-голямо или равно на 10 mA, ± 5‰ ± 1 LSB; ако Ip < 10 mA, ±1% ± 1LSB.
Потискане: По-голямо или равно на 80 dB за промишлени и електрически смущения с честота 50 Hz (смущения в общ режим или смущения в диференциален режим).

Предавателна единица

Максимална предавателна мощност: 4500 W (само при провеждане на общо съпротивление/IP изследване. По отношение на много-електродно съпротивление, максималната предавателна мощност е 1125 W, което е ограничено от превключвателя WDZJ-4)
Максимално изходно напрежение: 900 V (1800 V пик до пик, само за общо съпротивление/IP изследване. По отношение на много-електродното съпротивление, максималното предавателно напрежение е 450 V DC, което е ограничено от WDZJ-4 превключвател) WDJD-3A Многофункционален цифров DC съпротивление/IP измервател Ръководство за потребителя
Максимален изходен ток: 5 A (само за общо съпротивление/IP изследване. Относно
мулти{0}}изображение на съпротивлението на електродите, максималният изходен ток е 2,5 A DC, което е ограничено от превключвателя WDZJ-4)
Широчина на импулса: 1~60 s, коефициент на запълване 1:1

други

Работна температура: -10 градуса ~50 градуса, 95% RH
Температура на съхранение: -20 градуса ~60 градуса
Източник на захранване на мейнфрейм: осем размер-D сухи клетки (или никел-кадмиеви батерии със същата спецификация)
Общ ток: По-малък или равен на 55mA
Тегло: По-малко или равно на 7 кг
Размери (Д×Ш×В): 310mm x 210mm x 210mm
Работна температура: -10 градуса ~50 градуса

Стандартна конфигурация

не	Описание	Количество
1	WDJD-3A многофункционален цифров DC съпротивителен/IP измервател	1 комплект
2	Специален комуникационен кабел	1 бр
3	USB адаптер	1 бр
4	U-диск с документи	1 бр
5	WDJD-3A Многофункционален цифров DC съпротивителен/IP измервател Ръководство за потребителя	1 бр
6	Железен електрод	10 бр
7	Твърд неполяризиран електрод	2 бр
8	R тестов проводник	1 бр
9	Раница	1 бр
10	Презрамки	1 бр
11	Предпазител	10 бр

Buy Geophysical Resistivity Meter

Преден панел на геофизичен измервател на съпротивление WDJD-3A

Geophysical Resistivity Meter Manufacturers

Екран на дисплея: Голям LCD с 160 × 128 пиксела за ясен преглед на кривите на измерване и данните.

Бутони за захранване: Бутони за ВКЛЮЧВАНЕ и ИЗКЛЮЧВАНЕ-на предния панел. Натиснете ON за включване, OFF за изключване.

Клавиатура с 16 клавиша: Поддържа въвеждане на данни и системни операции.

Бутони 0–9: Въведете цифри и изберете опции от менюто.

Бутони ← и →: Преместете курсора наляво или надясно, когато гледате криви.

Бутони ↑ и ↓: Преместване на кривите нагоре или надолу; регулирайте контраста на екрана на основния интерфейс; увеличавате или намалявате, когато преглеждате данни или криви.

Бутон "·": Въвеждане на десетични точки; превъртете надолу през данните или намалете криви.

Бутон "±": Въведете положителни/отрицателни символи, увеличете амплитудата на кривата или превключете между английски и китайски дисплей.

Клавиш за изчистване: Изтриване на въведени числа или съхранени данни.

Клавиш за функция/запаметяване: Запазване на резултатите от измерването, когато се появи незаписана икона; в противен случай го използвайте за избор на системни функции.

Клавиш за изход: Излезте от текущото меню или отменете въвеждането на данни.

Клавиш Enter: Потвърждаване на въвеждане или избор.

A, B клеми: Изходни клеми за токови електроди. Свържете "A" към токов електрод A и "B" към токов електрод B (наричан още C1, C2 в някои стандарти).

M, N клеми: Входни клеми за потенциални електроди. Свържете "M" към потенциален електрод M и "N" към потенциален електрод N (наричан още P1, P2 в международен план).

DC HV + / − клеми: Свържете към положителни и отрицателни клеми на източника на DC захранване.

RS232 порт: Стандартен сериен интерфейс за прехвърляне на измерени данни към компютър и връзка с мулти-превключвател на електроди за 2D изображения на съпротивление.

Гнездо за земно съпротивление: Свържете референтен електрод, за да измерите земното съпротивление на електрода.

Alam: Bruilt-в зумера за указване на предупреждения или необичайни условия.

Ключови характеристики

Измервания с висока{0}}прецизност

Поддържа измерване на привидно съпротивление, индуцирана поляризация и собствен -потенциал с автоматична компенсация за отклонение и поляризация на електрода.

Усъвършенствана технология против-смущения

Много{0}}степенното филтриране, усилването на сигнала и интегрираното потискане на смущенията от постоянен ток осигуряват надеждни данни дори при трудни полеви условия.

Здрава защита

Вградена-защита от пренапрежение, свръхток и отворена{1}}верига AB за предаване и незабавна защита от пренапрежение за приемане.

Интуитивно управление

Голям сензорен екран с китайски менюта и само 16 клавиша улеснява полевата работа; кривите на измерване могат да се показват директно на екрана за бърза интерпретация.

Свързване и диагностика

RS-232C интерфейс позволява връзка с компютри за по-нататъшен анализ; вградената диагностична програма идентифицира неизправности и проблеми с ключови компоненти.

Съхранение на данни и безопасност на захранването

Съхранява до 2250 точки в режим съпротивление/IP и 3500 точки в режим съпротивление/собствен -потенциал; параметрите и данните остават защитени при изключване или смяна на батериите.

Гъвкави режими на проучване

Предлага девет общи метода за изследване на полето, регулируеми работни цикли и предварително-съхранени константи за разстояние между електродите за бърза настройка.

Издръжливост

Напълно запечатаният дизайн осигурява водо- и прахо-устойчивост за продължителна употреба на място.

Вграден калкулатор

Поддържа бързо изчисляване на константите на полевите устройства и други рутинни изчисления.

China Geophysical Resistivity Meter

Поддържани измервания и ключови параметри

WDJD-3A многофункционалният цифров DC съпротивителен/IP измервател е проектиран за многостранни геофизични изследвания, предлагайки прецизно измерване на подповърхностните свойства. Той поддържа следните ключови измервания и параметри:

Привидно съпротивление (ρs)

Измерва съпротивлението на земята, използвайки ток (I) и потенциална разлика (V) между електродите. Измервателят изчислява привидното съпротивление въз основа на масива от електроди, предоставяйки точни данни дори при не-еднородни подземни условия.

Индуцирана поляризация (IP)

Улавя поляризационния отговор за идентифициране на минерализация и геоложки структури. Типичните вълнови форми дават представа за подповърхностните характеристики.

Собствен{0}}потенциал (SP)

Измерва естествените разлики в напрежението в земята, полезни за откриване на подземни води, зони на разломи и други геоложки характеристики.

Поддръжка на множество-електродни масиви

Съвместим с различни конфигурации на електродни масиви, като 4-полюсно вертикално електрическо сондиране (4P-VES) и комбинирани методи, позволяващи гъвкаво профилиране и проучвания с висока плътност.

Метални параметри (G1–G7)

Изчислява коефициентите на метали, като използва очевидната поляризуемост и съпротивление, за да оцени потенциалната минерализация в точките за изследване.

Земно съпротивление (REarth)

Вграденото- наблюдение осигурява стабилен токов изход, дори при различни условия на заземяване, подобрявайки надеждността на измерването.

Усъвършенстван анализ на разпадането

Измерва времето на полу{0}}затихване (TH) и скоростта на затихване (D) на данните за индуцирана поляризация, предоставяйки подробна представа за свойствата на повърхността.

Гъвкаво планиране

Поддържа параметри за разстояние между електродите и различни видове изследвания, включително електрическо профилиране и електрическо сондиране, което позволява ефективно събиране на данни в сложни геоложки среди.

Тази всеобхватна система за измерване прави геофизичния измервател на съпротивлението WDJD-3A подходящ за изследване на минерали, откриване на подпочвени води, кухини и структурни проучвания, инженерна геология и геотермални проучвания.

Geophysical Resistivity Meter

Приложения и ползи

Измервателят на геофизично съпротивление WDJD-3A от RanCheng Machinery помага на клиентите да се справят с различни предизвикателства в реалния-свят под повърхността. При проучване на полезни изкопаеми, той позволява бързо идентифициране на метални и не-метални ресурси, като поддържа ефикасно планиране на сондиране и разкопки. За хидрология и изследвания на подпочвените води, инструментът може да открие водни слоеве и да оцени водоносни хоризонти, предоставяйки ценни данни за устойчиво управление на водите.

При оценка на инфраструктура геофизичният измервател на съпротивлението WDJD-3A може да разкрие разломи, кухини или потенциални слаби зони в мостове, язовири и диги, като помага за предотвратяване на структурни повреди и повишава безопасността. Той също така поддържа градска и инженерна геофизика, като предоставя ясни подземни карти за строителни проекти, пътища и планиране на градското развитие. Освен това измервателният уред е ефективен при геотермални проекти, позволявайки на професионалистите да оценят подземните топлинни ресурси и да оптимизират стратегиите за проучване на енергията.
